Fullboret flensportventil for rørledningsisolering

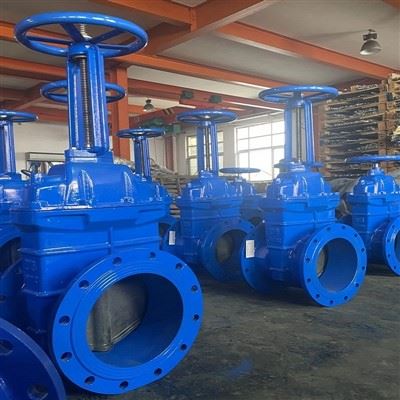

Den flensede sluseventilen med full boring er en kraftig-industriell isolasjonsventil konstruert med en uhindret strømningspassasje og flensede endeforbindelser. Den er primært spesifisert for avstengnings-tjeneste i kritiske rørledningsnettverk der høy strømningseffektivitet, null trykkfall og pålitelig toveis boble-tett isolasjon er ikke-omsettelige krav.
Nøkkelfunksjoner og tekniske fordeler
Uhindret full-boreflyt:Den innvendige diameteren til ventilen er strengt på linje med den sammenkoblede rørplanen. Denne designen minimerer trykkfall over linjen og muliggjør jevn passasje for inline-inspeksjonsverktøy (griser).
Tilkoblinger med flensende ende:Produsert med presisjons-maskinbearbeidet hevet flate (RF), flat face (FF), eller ring-type skjøt (RTJ) flenser i samsvar med ASME B16.5, EN 1092-1 eller API 605 standarder.
Positiv toveis-forsegling:Har en presisjons-jordkile (solid eller fleksibel) som samhandler med harddekkede seter (Stellite 6-overlegg tilgjengelig) for å levere null-lekkasjeytelse under høyt differensialtrykk.
Søknad-Spesifikk metallurgi:Støpt stål, smidd stål og legeringsmaterialer sammenkoblet med API 600 Trim-konfigurasjoner (Trim 1, 5, 8, 10, 12) for å motstå aggressive, korrosive eller høye-temperaturmedier.
Fleksibel betjening og betjening:Tilgjengelig med glatte manuelle håndhjul, skrå-/sporgirkasser for bruk med høye-momenter, eller forhånds-flensede ISO 5210 topp-verk for elektriske, pneumatiske eller hydrauliske aktuatorer.
Tekniske spesifikasjoner Matrise
|
Parameter |
Engineering Options / Options |
|
Ventiltype |
Fullboret flensportventil |
|
Designstandarder |
API 600, ISO 10434, ASME B16.34, BS 1414 |
|
Nominelt størrelsesområde |
DN50 til DN1200 / 2 tommer til 48 tommer (større størrelser på forespørsel) |
|
Trykkklasse / vurdering |
ASME klasse 150, 300, 600, 900, 1500 / PN10 til PN100 |
|
Kroppsmaterialer |
WCB, LCC, CF8 (304), CF8M (316), CF3M (316L), Duplex 2205, Super Duplex |
|
Trimkonfigurasjoner |
API 600 Trim 1, 5 (Full Stellite), 8 (313/Stellite), 10, 12, NACE MR0175-kompatibel |
|
Stilk design |
OS&Y (utenfor skrue og åk), stigende stamme / ikke-stigende håndhjul |
|
Sittetype |
Metall-til-metall hardt (Stellite Overlay) eller elastisk/mykt sete |
|
Endeflensstandarder |
ASME B16.5 (RF, RTJ), ASME B16.47 Series A/B, EN 1092-1 |
|
Ansikt-til-ansiktsdimensjoner |
ASME B16.10, ISO 5752, EN 558 Series 15 |
|
Inspeksjon og testing |
API 598, ISO 5208, EN 12266-1 |
|
Sertifiseringer gitt |
EN 10204 3.1 MTC, API 600 Monogram, CE/PED 2014/68/EU, ISO 9001, SIL 2/3 |
Valveguide: Hva innkjøpsledere må bekrefte
Nominell rørledningsstørrelse (DN/NPS):Må samsvare med nøyaktig rørplan (f.eks. Sch 40, Sch 80, Sch XS) for å opprettholde sann full-portflyt.
Designtrykk og temperatur:Bekreft minimums-/maksimumsdrifts- og designgrenser mot ASME B16.34 Pressure-Temperature Rating-tabeller.
Mediekompatibilitet:Bekreft prosessvæske (vann, råolje, naturgass, H2S, syregass) for å velge passende kropps- og trimmetallurgi (f.eks. NACE-overholdelse for sur service).
Flensfront og klasse:Sørg for samsvarende fronttype (RF, RTJ, FF) og borespesifikasjoner for å matche eksisterende motflenser-.
Driftsklarering:Sjekk kravene til vertikal klaring for OS&Y-konstruksjoner med stigende stamme under fulle åpne sykluser.
Ventilkonstruksjonsmekanikk
Ventilhus og boltet panser:Tungt-veggtrykk-støttestøping, fullstendig avlastet-. Boltdesignet sikrer enkelt inline-vedlikehold og seteinspeksjon.
Fleksible kile og harde seter:Har en selvjusterende fleksibel kile for å forhindre termisk binding under raske temperatursvingninger. Seteringer er tetnings-sveiset eller gjenget og belagt med kobolt-base hardfacing.
Stam- og pakkemontering:Presisjons-maskinbearbeidet, anti-utblåsningsstamme med stammepakning som inneholder grafittringer og flettede korrosjonsinhibitorer for å møte standarder for lave flyktige utslipp (ISO 15848-1 / API 622).
Typiske industriapplikasjoner
Olje og gass oppstrøms og midtstrøms:Transmisjonslinjer for råolje, sklier for overføring av varetekter, gassansamlingsanlegg og isolasjonsstasjoner for rørledninger.
Raffinering og petrokjemisk prosessering:Hydrokarbonisolering, katalytiske cracking-enheter og damprør som krever robust API 600-samsvar.
Kraftproduksjon:Høytrykksmatevannsystemer, kjølevannsisolering og hjelpeprosessrør i termiske anlegg.
Kommunal vann og infrastruktur:Vannoverføringsledninger, avsaltningsanlegg og industrielle avløpsvannbehandlingsstasjoner.
Produksjonsprosess og kritiske kvalitetskontrollpunkter
For å eliminere feltfeil, følger produksjonen strengt standard driftsprosedyrer overvåket av sertifiserte ASNT nivå II/III inspektører.
Arbeidsflyt for produksjon
Råvareverifisering (kjemisk og mekanisk analyse)
CNC grov- og presisjonsbearbeiding av støpegods/smiing
Hardfacing sveiseoverlegg (Stellite 6) på kile og seter
Stengelbearbeiding og mikro-etterbehandling
Montering og momentkalibrering
API 598 Hydrostatisk skall- og setelekkasjetesting
Overflateforberedelse, epoksybelegg og eksportemballasje
Kritiske sjekkpunkter for QC-inspeksjon
Materialintegritet:Positiv materialidentifikasjon (PMI) på alle legeringskropper og trimmer.
Dimensjonsnøyaktighet:CMM-verifisering av flensflater, bolt-hullsirkler og side-til-dimensjoner.
Trykktesting:100 % skalltest ved 1,5 ganger kaldt arbeidstrykk og setelekkasjetest ved 1,1 ganger nominelt trykk, pluss testing av luftseter med lavt-trykk.
Dokumentasjonssporbarhet:Varmetall stemplet direkte på kroppsstøpte som samsvarer med EN 10204 3.1 materialtestsertifikater.
FAQ
Spørsmål: Hva er den primære forskjellen mellom en full boring og en redusert boring portventil?
A: En sluseventil med full-boring har en innvendig portdiameter som er lik innerdiameteren til det tilkoblede røret, noe som resulterer i minimalt friksjonstap og tillater inline pigging-operasjoner. En ventil med redusert-boring har en mindre indre strømningsbane, noe som øker strømningshastigheten og trykkfallet over ledningen.
Spørsmål: Er en sluseventil med full-boring egnet for strømningsregulering eller regulering?
A: Nei. Portventiler er konstruert utelukkende for helt åpen eller helt lukket isolasjon. Å betjene en sluseventil i en delvis åpen (strupende) posisjon fører til at væske med høy-hastighet eroderer sete- og kileoverflatene, noe som fører til alvorlige vibrasjoner, støy og permanent tettingssvikt.
Spørsmål: Hvilke standarder styrer trykk- og lekkasjetesting av disse ventilene?
A: Alle ventiler utsettes for hydrostatisk og pneumatisk trykktesting fra fabrikken i henhold til API 598 eller ISO 5208. Gasstesting med lavt-og høyt-trykk kan også utføres for kritiske gasstjenester på forespørsel.
Spørsmål: Hvilke kvalitetssertifikater følger med forsendelsen?
A: Standarddokumentasjon inkludert i prosjektbestillinger inkluderer EN 10204 Type 3.1 Material Test Certificates (MTC), Factory Acceptance Test (FAT) & Hydrostatic Test Reports, NDE/NDT Reports (Radiography, UT, MPI) når spesifisert, og Certificate of Conformance (CoC) til API 600 / CE / PED.
Spørsmål: Hva er standard ledetider og minimumsbestillingsmengder (MOQ)?
A: Standardstørrelser (2 tommer til 12 tommer klasse 150/300 i WCB/CF8M) er tilgjengelig med leveringstider på 2 til 3 uker. Tilpasset metallurgi, stor-boring (24 tommer+) eller aktiverte pakker varierer vanligvis fra 6 til 10 uker. Vi støtter tilpassede bestillinger fra en MOQ på 1 enhet.
